Anschlusskragen und Sicherung an der Mündung
Tatsächliche Anschlussmaße, Wandaufbau, Einsteck- oder Auflagegeometrie, Verriegelung und Zusammenspiel mit der Mündungshaube werden für die benannte Rohrfamilie erfasst.
Direkt vom Hersteller OEM- und ODM-Unterstützung Exportabwicklung Warenausgangskontrolle
Ofenzubehör für den Großhandel

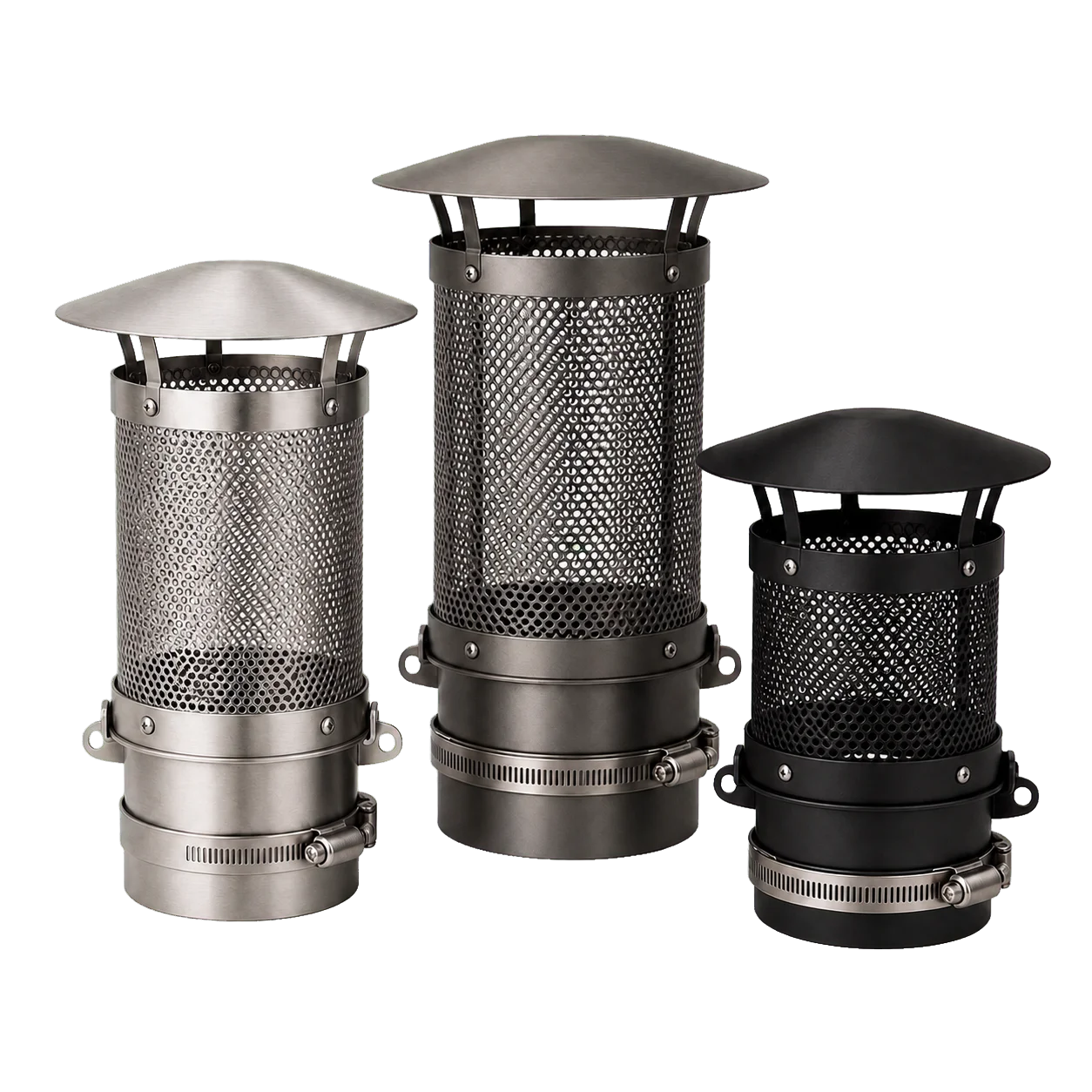

Funkenfänger mit dokumentiertem Mündungsanschluss, Siebgewebe und Wartungszustand
Jeder Funkenfänger wird als wartbares Mündungsbauteil eines benannten Abgassystems spezifiziert. Anschluss, Siebgeometrie, freie Fläche, Wartungszustand und Grenzen der Leistungsangaben werden gemeinsam ausgewiesen.
Benannter Mündungsanschluss Deklarierte freie Austrittsfläche Wartungsnachweis bei Rußbeladung
MOQJe Modell bestätigen
FOB ca.3–16 USD/Stück
SchnittstelleMündungsanschluss; tatsächliche Rohrmaße abgleichen
EinsatzAbgaswege von Zelt- und Campingöfen
Produktschwerpunkt
Funkenrückhaltung und Wartung des Abgaswegs müssen gemeinsam bewertet werden
Kleinere Maschen können andere Partikelgrößen zurückhalten, vergrößern jedoch zugleich die Fläche, auf der sich Ruß ablagern und den Abgasstrom einschränken kann. Entscheidend sind deshalb die geltenden Anforderungen an die Mündung, die vollständige Siebgeometrie, Brennstoff und Abgassystem sowie ein definierter Inspektionszustand – nicht die pauschale Annahme, feinere Maschen seien immer sicherer.
Draht, Maschenöffnung und freie Austrittsfläche
Werkstoff und Güte des Siebs, Drahtdurchmesser, Öffnungsmaße, Bruttofläche, Überdeckungen und vom Rahmen verdeckte Bereiche bilden die Grundlage für die Berechnung der freien Fläche.
Wartungszustand bei sauberem und rußbeladenem Sieb
Prüfintervall, Anzeichen einer Verstopfung, Zugang, Ausbau, Reinigung nach vollständigem Abkühlen und Austausch werden zusammen mit Brennstoff und Betriebsweise dokumentiert.
Konstruktionsdetails
Mündungsanschluss, Siebgeometrie, Systemgrenzen und Wartung nach dem Abkühlen
Der Funkenfänger wird am Ende des vollständig benannten Abgaswegs sowohl im sauberen Zustand als auch bei einem festgelegten Inspektionsgrenzwert spezifiziert.
Mündungsanschluss und Sicherung prüfen
Sitz des Anschlusskragens, Überdeckung, Verriegelung, Ausrichtung der Haube und Ausbauvorgang werden an der freigegebenen Mündungsschnittstelle geprüft.
Sieb und freie Austrittsfläche vermessen
Draht, Öffnung, Naht, Überdeckung, vom Rahmen verdeckte Fläche und frei liegende Geometrie werden erfasst, ohne aus der nominalen Maschenweite automatisch eine Strömungsaussage abzuleiten.
Abgasstrom und äußere Einflüsse im Gesamtsystem bewerten
Benannter Ofen, Brennstoff, Abgasweg, Mündung, Wind und Witterung werden bei sauberem Sieb und am festgelegten Inspektionsgrenzwert gemeinsam betrachtet.
Inspektion, Reinigung nach dem Abkühlen und Austausch
Der Einbauweg ermöglicht sicheren Zugang nach Abschalten und vollständigem Abkühlen; Anzeichen einer Verstopfung, Reinigungsverfahren und modellspezifische Ersatzteilreferenz werden angegeben.
Spezifikationen
Mündungsanschluss, Siebgeometrie und Wartungsgrenzen
Die Spezifikation verbindet die geltenden Anforderungen an die Mündung mit einer Rohrfamilie, dem vollständigen Sieb, dem Brennstoff und der vorgesehenen Inspektionsroutine.
Funkenfänger, Sieb und Mündung
- Produktformat
- Wartbares Funkenfängergitter für eine benannte Abgasmündung
- System
- Ofen, Brennstoff, Rohrfamilie, Abgasweg und Revisionsstand der Mündung
- Geltende Anforderung
- Sieb- oder Mündungskriterium des Bestimmungsorts, sofern ausgewiesen
- Typische Anwendungen
- Zeltöfen, Campingplätze und Basislager, Werkstätten sowie Abgassysteme im Freien
Passung, freie Fläche und Reinigung
- Mündungspassung
- Tatsächliche Anschlussmaße, Wandaufbau, Sitz, Überdeckung und Verriegelung
- Sieb
- Werkstoffgüte, Drahtdurchmesser sowie Form und Maße der Maschenöffnung
- Freie Austrittsfläche
- Frei liegende Fläche nach Abzug von Draht, Überdeckungen, Nähten und vom Rahmen verdeckten Bereichen
- Wartung
- Inspektionszustand, Verstopfungsanzeichen, Zugang nach dem Abkühlen, Reinigung und Austausch
Funken, Abgasstrom und Wartungsanforderungen
- Funkenrückhaltung
- Keine allgemeine oder absolute Zusage vollständiger Funkenrückhaltung
- Strömungseinfluss
- Muss am vollständig benannten Abgassystem und im festgelegten Wartungszustand bestätigt werden
- Witterung
- Aussagen zu Haube und Werkstoffen bleiben an dokumentierte Expositionsnachweise gebunden
- Installation
- Brandschutz-, Mündungs- und Zugangsanforderungen des Bestimmungsorts gelten
Werkstoffe und Oberflächen
Siebgewebe, Mündungskörper und Befestigungsteile
Sieb, Anschlusskragen oder Haube sowie Verriegelungen und Befestigungsmittel erhalten getrennte Angaben zu Werkstoffgüte, Temperatur, Rußbeanspruchung und Bewitterung.
Deklariertes Edelstahl-Siebgewebe
Güte, Drahtdurchmesser, Maschenöffnung, gewebte oder geschweißte Ausführung, Naht, Wärme- und Witterungsexposition, Reinigungsverfahren und Austauschgrenzen werden angegeben.
Anschlusskragen oder Mündungshaube aus Edelstahl
Güte, Dicke, Nähte, Entwässerungs- oder Austrittsgeometrie, Anschlussstelle und Expositionsbedingungen werden dokumentiert, ohne einen allgemeinen Regenschutz zu versprechen.
Geschützter Stahlrahmen oder Befestigungsteile
Stahlgüte, Lage und Temperaturgrenze der Beschichtung, Befestigung, Korrosionspflege und Ersatzteilreferenz werden bauteilbezogen deklariert.
Einsatzbereiche
Wartbare Funkenfänger für benannte Abgasmündungen
Ein Funkenfänger ist nur dort geeignet, wo Mündungspassung, Auswirkungen auf das Gesamtsystem, Inspektionszugang und Anforderungen am Bestimmungsort dokumentiert werden können.
Kompatible Mündungen für Zeltöfen
Ein leichter Funkenfänger ist auf die benannte Rohrfamilie, Mündungsschnittstelle, Brennstoff- und Betriebsweise, den beaufsichtigten Zeltbetrieb und häufige Inspektionen nach dem Abkühlen beschränkt.
Abgaswege von Campingöfen und Öfen im Außenbereich
Eine modellspezifische Mündung wird anhand des vollständigen Abgaswegs, örtlicher Brandschutzregeln, des eingesetzten Brennstoffs, der Windbelastung und eines zugänglichen Reinigungsplans spezifiziert.
Dokumentierte Abgasanlagen in Werkstätten
Ein fest installierter Abgasweg erfordert eine für die Betriebsbedingungen geeignete Mündung, sicheren Zugang für Inspektion und Reinigung, eindeutig zugewiesene Prüfverantwortung und die geltenden baulichen Anforderungen.
OEM und Handelsmarken
Kundenspezifische Funkenfänger für benannte Abgasmündungen
Bei OEM-Projekten werden Einsatzbedingungen an der Mündung, Siebgeometrie, Inspektionsweg und Ersatzteile auf die vorgesehene Rohrfamilie und Betriebsumgebung abgestimmt.
FAQ
Häufige Fragen zu Funkenfängern
Kompatibilität an der Mündung und Wartungsanforderungen werden anhand des vollständig benannten Abgassystems beurteilt, nicht allein anhand der Maschenweite.
Hält ein Funkenfänger jeden Funken zurück?
Nein, eine absolute oder allgemeingültige Zusage vollständiger Rückhaltung ist nicht möglich. Brennstoff, Betrieb des Ofens, Siebgeometrie, Bedingungen an der Mündung und Wartungszustand beeinflussen die austretenden Partikel.
Kann ein feineres Sieb den Abgasstrom beeinflussen?
Maschenöffnung, vom Draht belegte Fläche und Rußablagerungen können die freie Austrittsfläche verringern. Der Einfluss muss am vollständig benannten Abgassystem im festgelegten Wartungszustand beurteilt werden.
Wie wird das Reinigungsintervall des Siebs festgelegt?
Die Produktanleitung verknüpft Sichtprüfung und Reinigung nach dem Abkühlen mit Brennstoff, Betriebsmuster und Anzeichen einer Verstopfung. Ein pauschales festes Intervall ersetzt diese Bedingungen nicht.
Passt ein Funkenfänger auf jedes Rohr mit demselben Durchmesser?
Nein. Tatsächlicher Anschlusskragen, Wandaufbau, Sitz oder Überdeckung, Verriegelung und Haubengeometrie können sich trotz gleicher Nenngröße unterscheiden.
Welche Angaben zum Sieb werden deklariert?
Dokumentiert werden Werkstoffgüte, Drahtdurchmesser, Form und Maße der Maschenöffnung, Bauart, Nähte, freie Austrittsfläche und die geltenden Anforderungen am Bestimmungsort.
Wie wird ein kundenspezifischer Funkenfänger für eine benannte Mündung definiert?
Benötigt werden Rohr- und Mündungsfamilie, Anschlussstelle, Anforderungen an das Sieb, Brennstoff, Zustand des Gesamtsystems, Witterungsexposition, Wartungszugang, Menge und Bestimmungsort.
